Quadro de Distribuição de Sobrepor QDS-S 18 P IEC-PB Soprano

Referência: 05129.2018.11
Lançamento
Cor: Branco
Acabamento: Brilho
Brilho
Este produto não está disponível no momento
Quero saber quando estiver disponível

Sobre o Produto

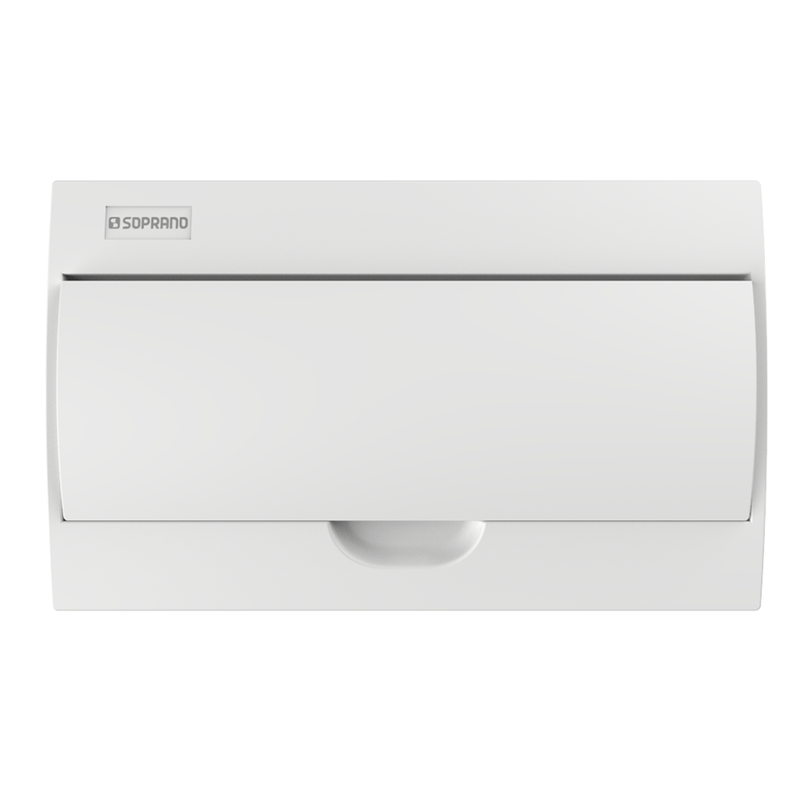

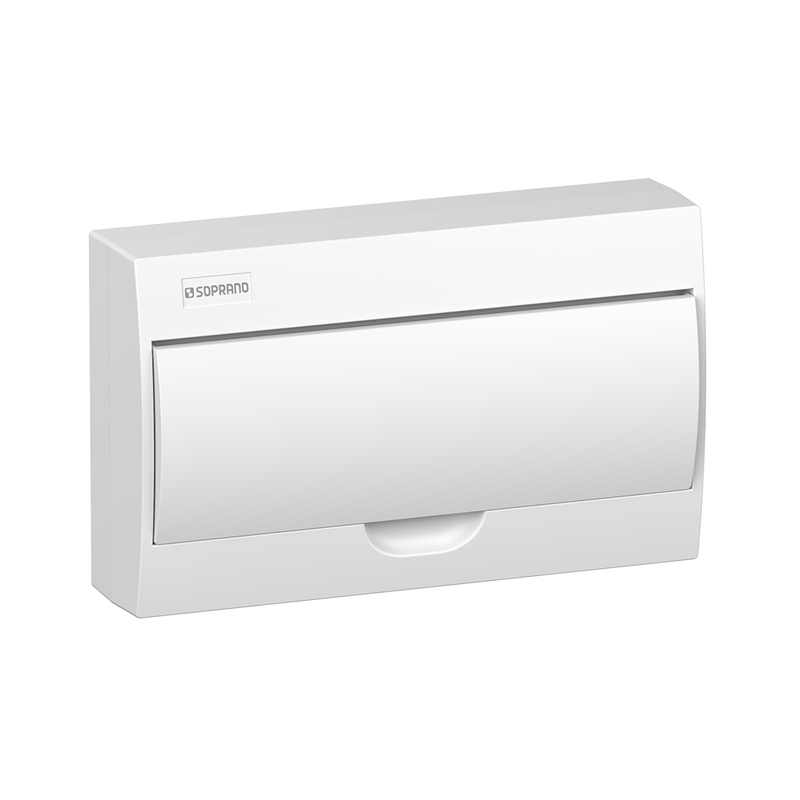

Quadro de Distribuição de Sobrepor QDS-S 18 Polos IEC-PB - Soprano

Os quadros de distribuição Soprano possibilitam o acondicionamento de dispositivos de proteção modulares no padrão IEC/DIN, que são fixados em trilho metálico no interior de um invólucro isolante, protegendo pessoas de contatos diretos e indiretos com partes potencialmente energizadas.

São produzidos em material termoplástico resistente e que não propaga chamas, proporcionando maior durabilidade e segurança aos usuários.



Possuem um design moderno com linhas suaves que se adaptam ao ambiente, possibilitando harmonização com a decoração e estão disponíveis na cor branca.

Foram desenvolvidos para atender padrões de qualidade que o mercado exige com maior espaço interno para a passagem de cabos.

Características Técnicas:

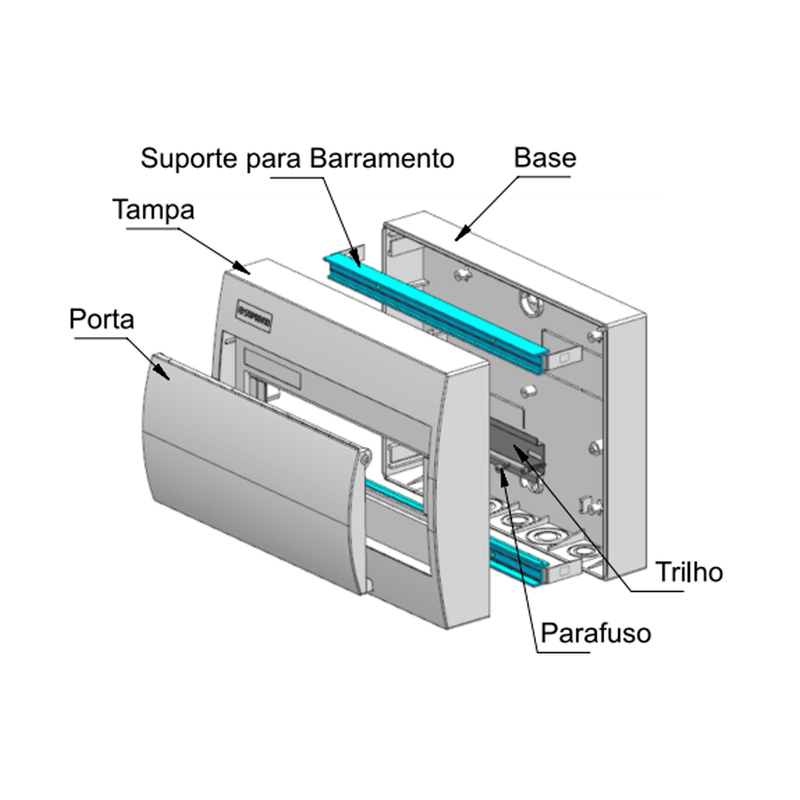

Material: Base, tampa e porta: ABS.
Suporte para barramentos: PVC.
Trilho DIN: Aço galvanizado.
Grau de proteção: IP40.
Polos: 18
Resistência ao impacto mecânico IK08.
Acessórios inclusos: Suportes para barramentos neutro/terra e trilho DIN metálico.
Acessórios opcionais: Barramentos neutro/terra e obturadores.



Instalação

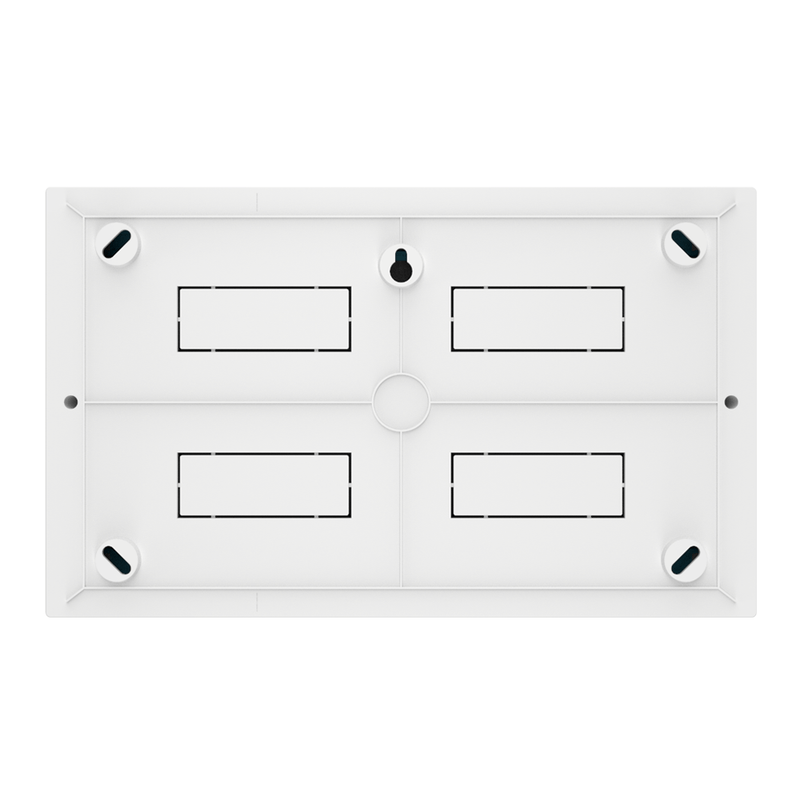

Os quadros possuem pré-furações para encaixe dos eletrodutos localizadas nas faces laterais e no fundo.
- Após definir quais serão as aberturas para ligação dos eletrodutos, realize as furações/
recortes e conecte os eletrodutos ou cabos.
- Fixe o quadro na parede e monte os dispositivos de proteção no trilho DIN (no modelo
de embutir é possível fazer o ajuste da altura dos dispositivos) monte os barramentos
neutro/terra no suporte ou torres presentes no quadro.


- Após a instalação elétrica, fixe a moldura da tampa no quadro de distribuição com os
parafusos que o acompanham.
- Cole os adesivos de identificação dos disjuntores.

Caso não sejam usados todos os
espaços que o quadro comporta, cubra os espaços restantes através de obturadores
(vendidos como opcionais).

Outras Características

  • Dimensões do produto: 222x362x99mm AxLxP
  • Peso: 0,92 kg
  • Garantia: 2 anos
  • Código interno de referência: 05129.2018.11
