Quadro de Distribuição de Embutir QDS-E 8P IEC-PB - Soprano

Sobre o Produto

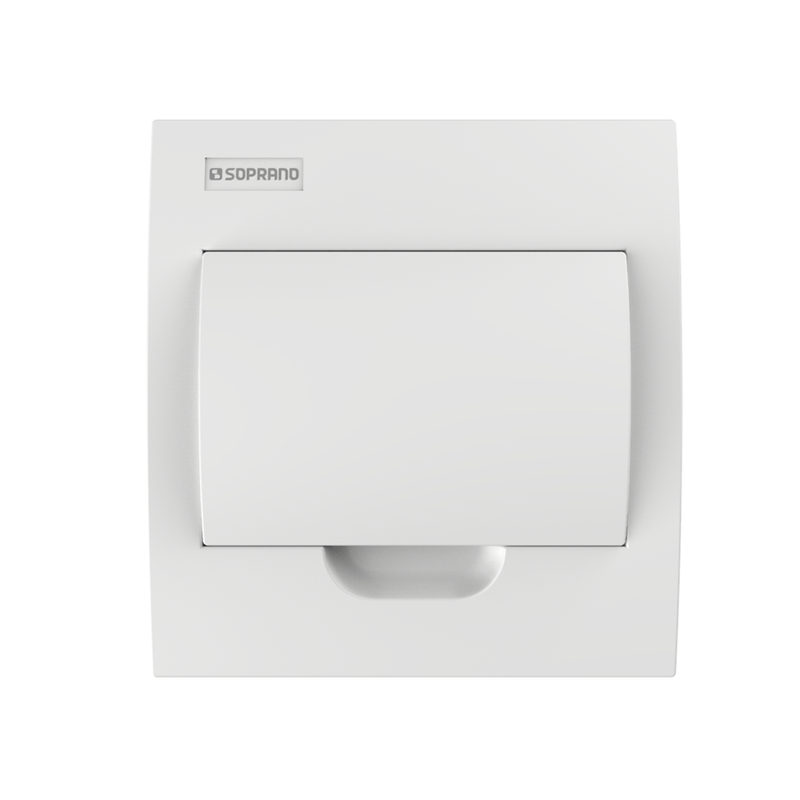

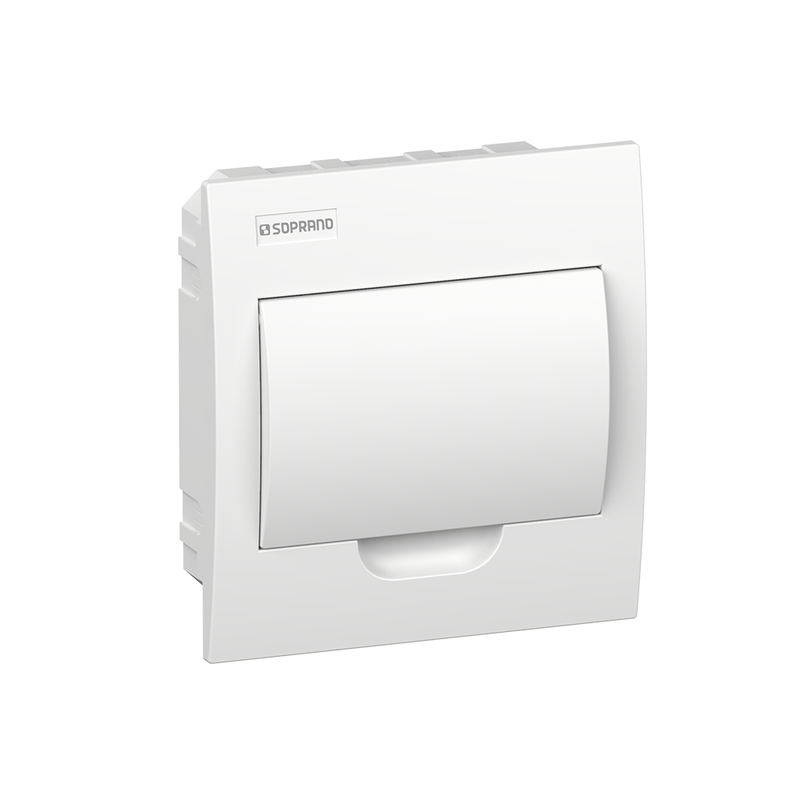

Quadro de Distribuição de Embutir QDS-E 8 Polos IEC-PB Branco - Soprano

Os quadros de distribuição Soprano possibilitam o acondicionamento de dispositivos de proteção modulares no padrão IEC/DIN, que são fixados em trilho metálico no interior de um invólucro isolante, protegendo pessoas de contatos diretos e indiretos com partes potencialmente energizadas.

São produzidos em material termoplástico resistente e que não propaga chamas, proporcionando maior durabilidade e segurança aos usuários.



Possuem um design moderno com linhas suaves que se adaptam ao ambiente, possibilitando harmonização com a decoração e estão disponíveis na cor branca.

Foram desenvolvidos para atender padrões de qualidade que o mercado exige com maior espaço interno para a passagem de cabos.

Características Técnicas:

• Material: Base, tampa e porta: ABS.
• Suporte para barramentos: PVC.
• Trilho DIN: Aço galvanizado.
• Grau de proteção: IP40.
• Polos: 8
• Resistência ao impacto mecânico IK08.
• Acessórios inclusos: Suportes para barramentos neutro/terra e trilho DIN metálico.
• Acessórios opcionais: Barramentos neutro/terra e obturadores.

• Instalação

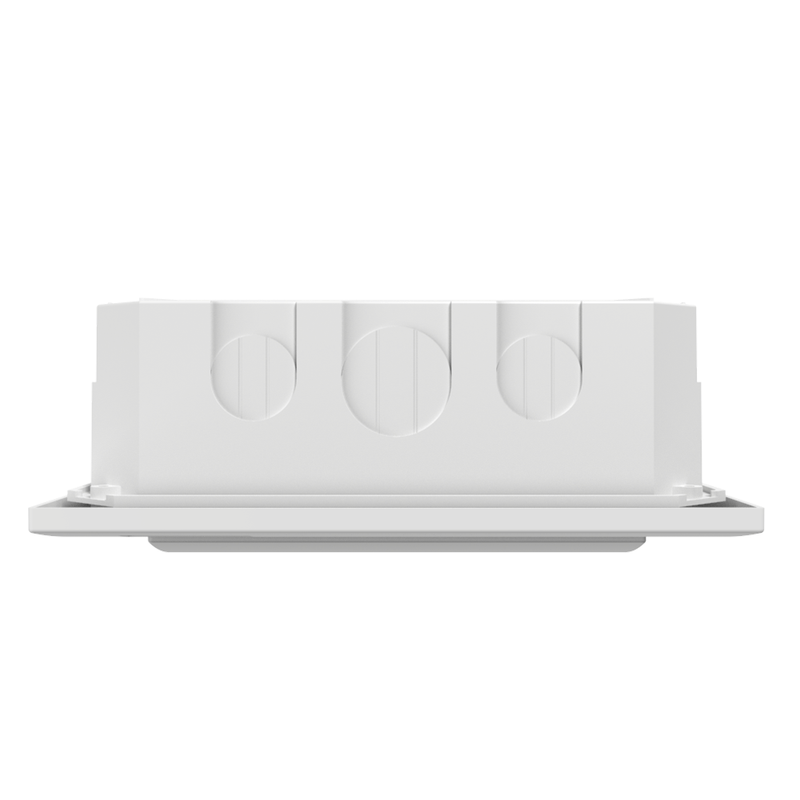

Os quadros possuem pré-furações para encaixe dos eletrodutos localizadas nas faces laterais e no fundo.
- Após definir quais serão as aberturas para ligação dos eletrodutos, realize as furações/
recortes e conecte os eletrodutos ou cabos.
- Fixe o quadro na parede e monte os dispositivos de proteção no trilho DIN (no modelo
de embutir é possível fazer o ajuste da altura dos dispositivos) monte os barramentos
neutro/terra no suporte ou torres presentes no quadro.


- Após a instalação elétrica, fixe a moldura da tampa no quadro de distribuição com os
parafusos que o acompanham.
- Cole os adesivos de identificação dos disjuntores.

Caso não sejam usados todos os
espaços que o quadro comporta, cubra os espaços restantes através de obturadores
(vendidos como opcionais).


Outras Características:

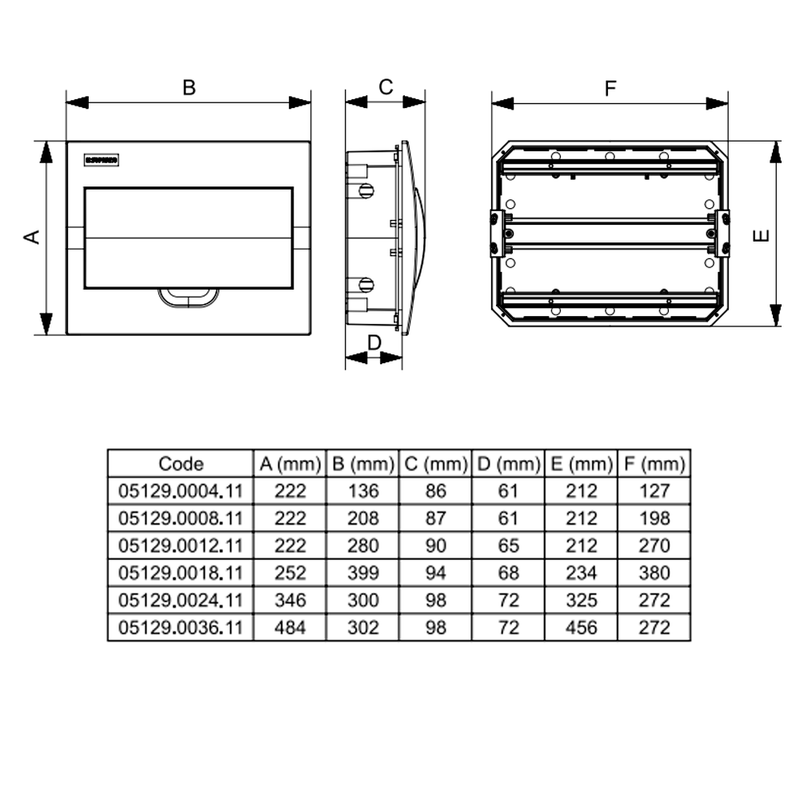

• Dimensões dos produtos: 222x208x87 mm AxLxP
• Peso: 0,52 kg
• Garantia: 2 anos
• Código interno de referência: 05129.0008.11
