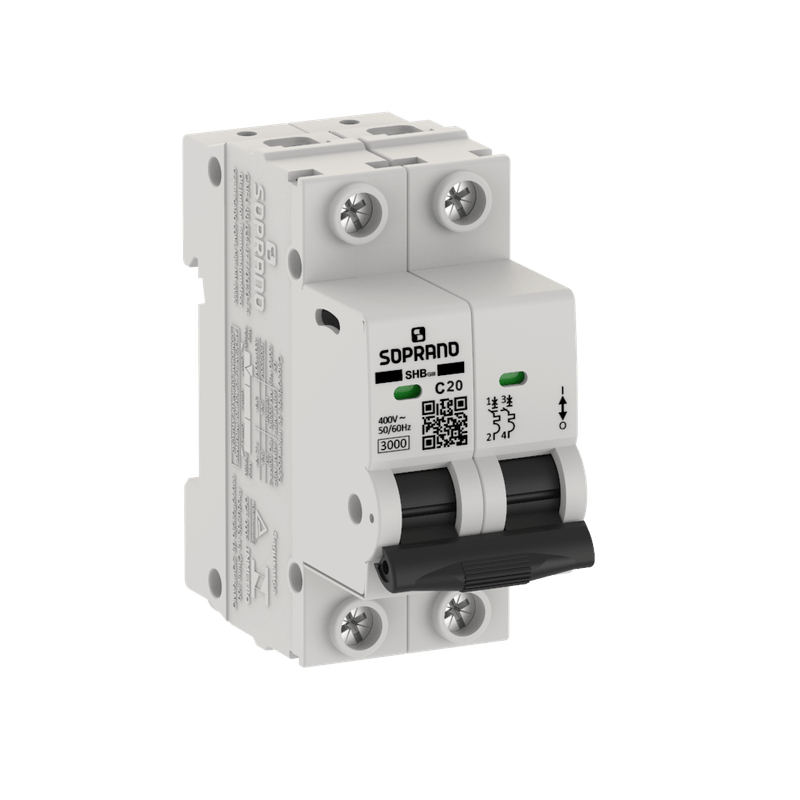

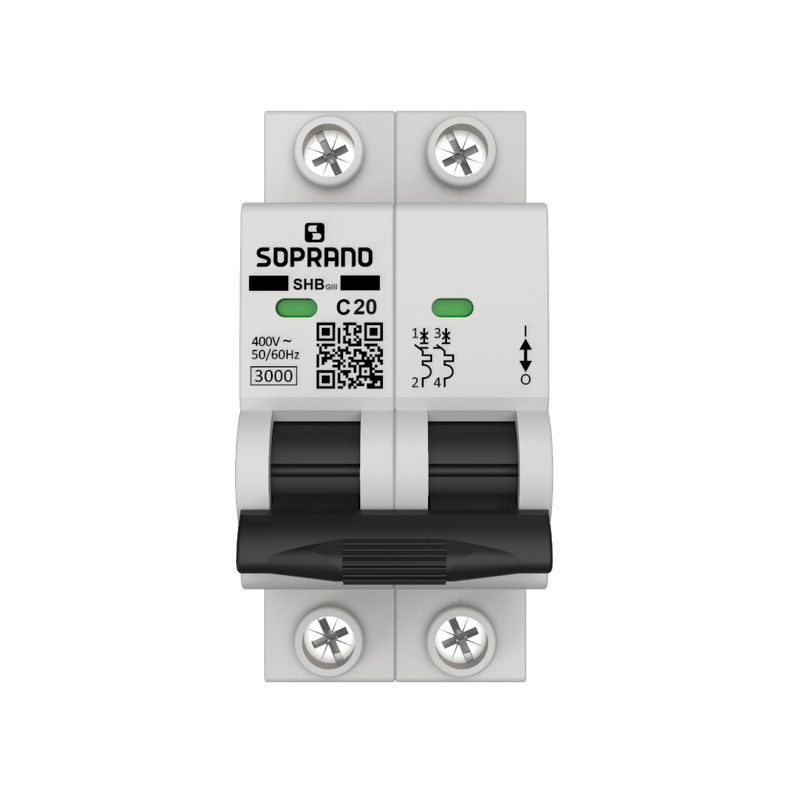

Disjuntor Residencial 2 Polos SHB - GIII - 020A - Soprano

A linha de Disjuntores Residenciais SHB GIII é ideal para projetos que buscam segurança e durabilidade com alta tecnologia, garantindo proteção e desempenho para o dia a dia.

Os modelos possuem máxima resistência mecânica e 5 anos de garantia, disponíveis em versões monopolares, bipolares e tripolares, com certificação INMETRO conforme a NBR NM 60898.




Dados Técnicos:

• Certificado conforme a Norma (até 63A): ABNT NBR NM 60898
• Em conformidade com a Norma: ABNT NBR IEC 60947-2
• Número de Polos: 1, 2 e 3

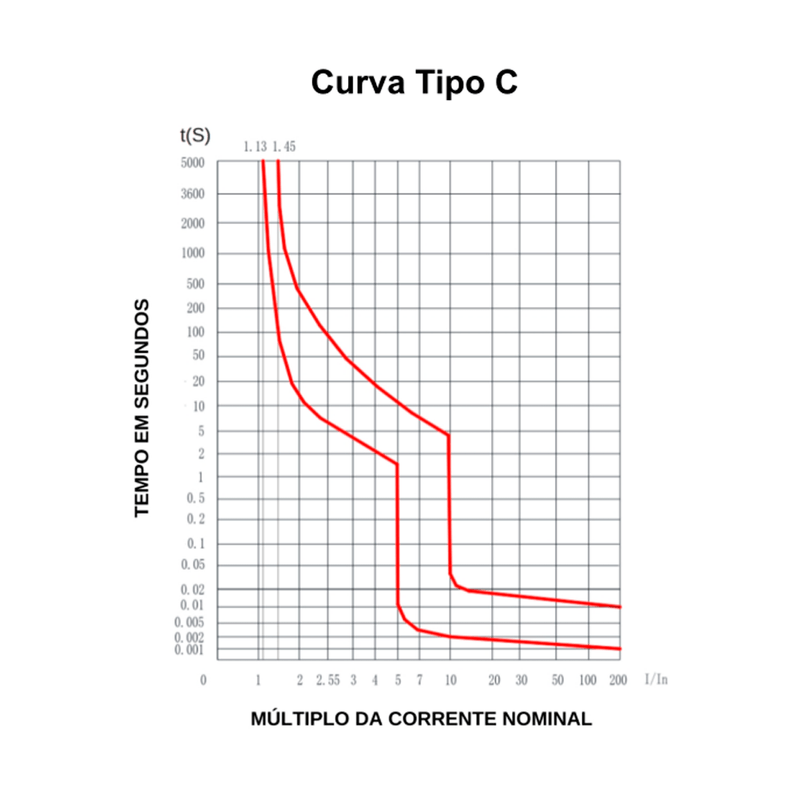

• Curva de disparo Termomagnética: Tipo C (5 a 10) x In
• Classe de Proteção: Classe 1
• Corrente Nominal (In): 06, 10, 16, 20, 25,32, 40, 50, 63 e 70A
• Tensão de Operação Nominal (Ue): 1 Polo: 230/400Vca, 2 e 3 Polos: 400Vca
• Tensão de Isolação Nominal (Ui): Fase-Fase: 500Vca e Fase-Terra: 250Vca
• Capacidade de Interrupção: NBR NM 60898:
• 230/400Vca (1P) e 400Vca (2P/3P): 3kA
• NBR IEC 60947-2:
• 120Vca (1P) e 230Vca (2P/3P): 6 KA
• 230Vca (1P) e 400Vca (2P/3P): 4,5kA
• Tensão Suportável de Impulso Nominal (Uimp): 4kV
• Frequência Nominal (CA): 50/60Hz
• Resistência Mecânica: 10,000 manobras
• Resistência Elétrica: 4.000 manobras
• Grau de Proteção: IP20
• Material do Invólucro: PA
• Resistência ao fogo do invólucro: 960°C
• Tensão de Teste da Isolação: 2kV
• Temperatura Ambiente para Funcionamento: -5 a +40°C
• Temperatura Ambiente para Armazenamento: -25 a +70°C
• Umidade Relativa: ≤95% a temperatura máxima de +40 °C.
• Máxima Altitude: ≤2000m

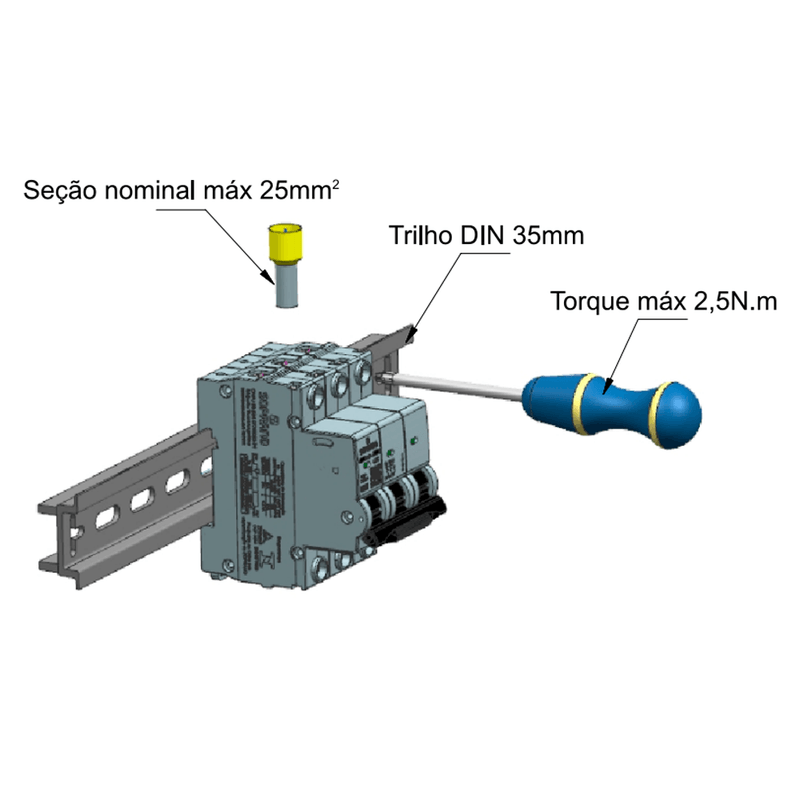

• Torque ideal de fixação dos condutores: 2,5 N.m
• Terminais de Conexão nos bornes: 1 a 25mm²
• Tipo de Instalação: Trilho DIN 35mm
• Classe de Poluição: 2
• Tipo de Disparo: Térmico e Magnético tipo fixo
• Manípulo de Desligamento Externo: Com Indicação ON-OFF
• Acessório Compativel: Trava do Manípulo (05153.0003.01)
• Peso: 1P:84g
• 2P:171g
• 3P:250g
