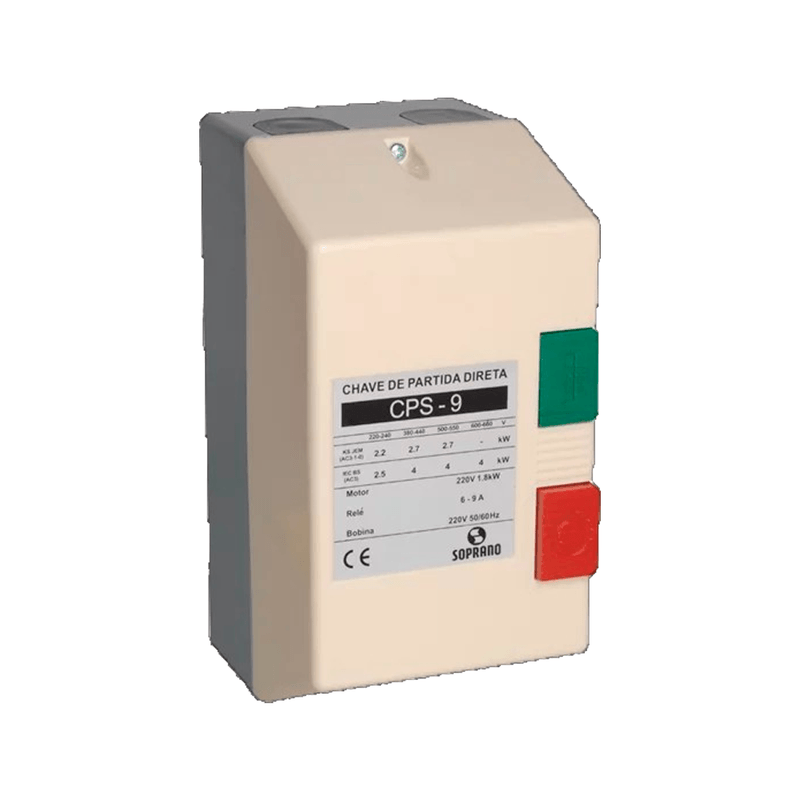

Chaves de Partida CPS - 09 (2,5-4,0) 380 VAC - Soprano

Sobre o Produto

As chaves de partida CPS são destinadas a manobra e proteção térmica de motores.


Principais Características

• Potências até 12,5 cv.


• Grau de proteção IP 55.


• Fácil Instalação.


• Rearme do relé térmico através do botão OFF.
• Caixa em ABS com alta resistência contra impactos

Instalação

• As chaves de partida CPS são destinadas a manobra e proteção térmica de motores monofásicos e trifásicos.


• É composta de contator, relé térmico e botão liga/desliga

Nota 1: As bobinas dos contatores estão disponíveis nas tensões de 110, 220 ou 380 Vca, e deve ser especificada conforme a necessidade do cliente, independente da tensão nominal dos motores.

(Geralmente usa-se bobinas em 220vca)

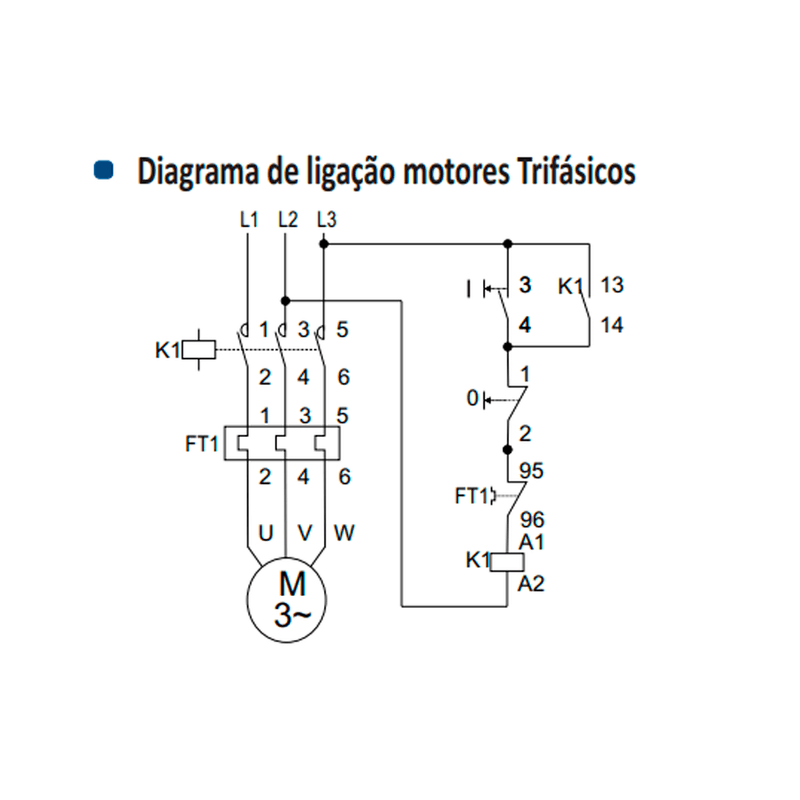

Nota 2: Todos os modelos das chaves de partida direta Soprano estão padronizadas para circuitos trifásicos, portanto para acionamentos de cargas monofásicas o cliente deverá alterar o esquema de ligação conforme diagrama ao lado.



Nota 3: Os valores de corrente nominal estão de acordo com as tabelas de fabricantes de motores.

É recomendado verificar a placa do motor a fim de garantir que sejá instalada a Chave de partida correspondente, já que a corrente poderá variar de acordo com cada fabricante.
